功能简介：

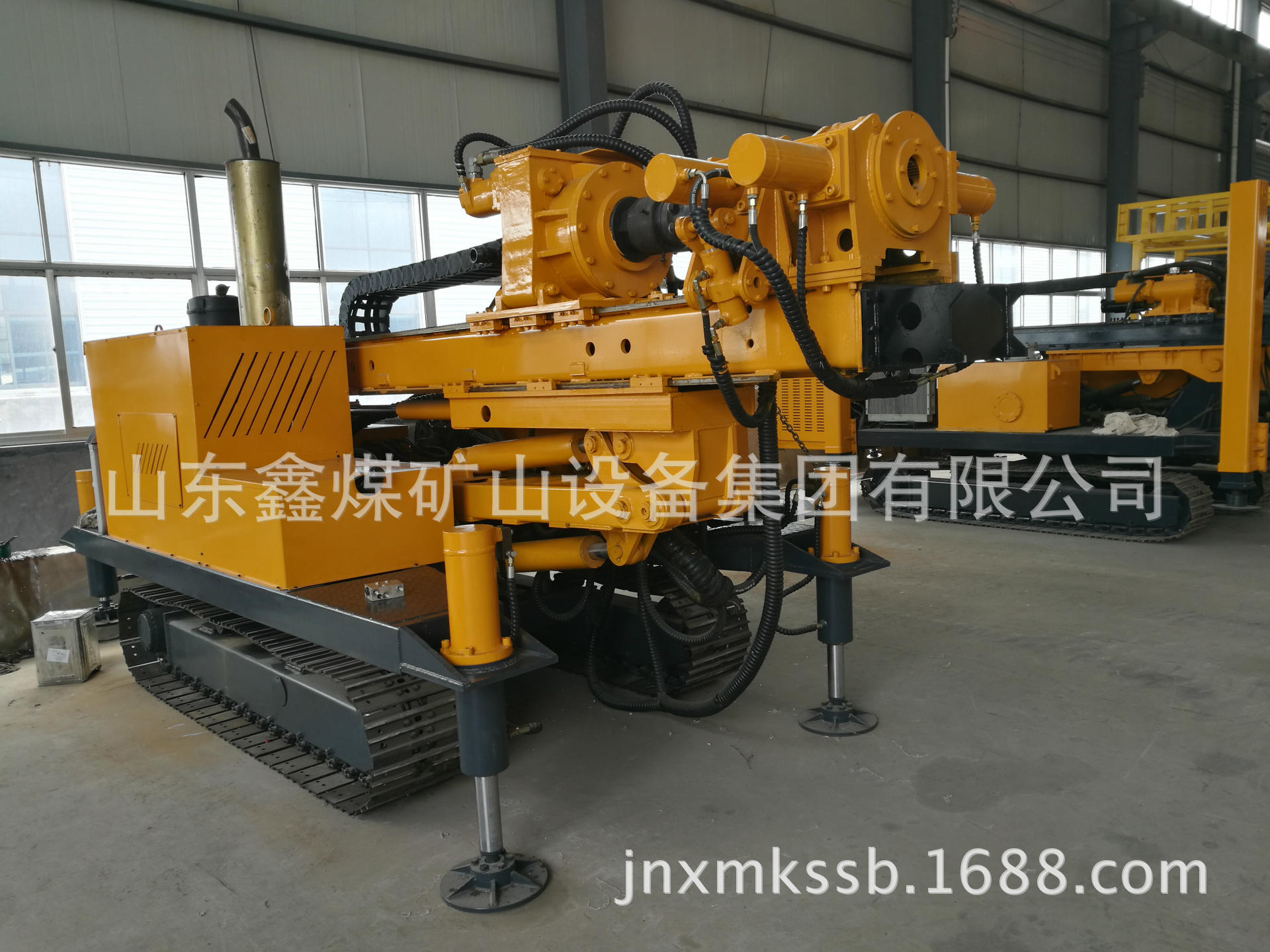

该机型属于全液压回转器式锚固工程钻机，主要适用于城市中基坑支护和控制建筑物位移、地质灾害治理等工程施工。钻机结构采用整体式，配有履带行走底盘和夹持卸扣器。履带底盘移动迅速，孔位对中方便；夹持卸扣器可以自动拆卸钻杆和套管，降低了工人的劳动强度，提高施工效率。
整机介绍：
1、罩壳：加装的罩壳使机器外形更科学，同时也保护了关键液压件不受污染。
2、支腿：不但让油缸免受损坏，还增强了支撑强度。
3、操作台：分体式操作台，使操作更简单，避免误操作。
4、履带：更长更强的履带，有效防止下陷，适应更广泛的地层。
5、（可选配）举升：可调节孔口高度，不再依赖于工作面的高低。
6、（可选配）自动转盘：免去人工劳动，更轻松，更方便。
7、大通孔耐高压水龙头：扩大头施工的必备装置。
8、动力头：钻机回转器采用双液压马达驱动，输出扭矩大，回转中心较同类产品低，大大提高了钻机钻孔的平衡性。配置的伸缩接头，可大大延长钻杆螺纹寿命。
9、散热系统：针对客户当地的特殊工况，对散热系统进行了优化，确保液压系统在室外温度为45℃时，最高温度不超过70℃。
施工特点：
1、可选配专用的跟管钻进钻具（钻杆、套管、偏心钻头等），在不稳定地层用套管护壁开孔，常规球齿钻头终孔。钻进效率高，成孔质量好。
2、钻机主要适用于深基坑锚固支护，还可通过旋喷模块的更换，使钻机可以进行旋喷施工。除此之外本机在地热孔、降水井、微型钢管桩和微型灌注桩的施工方面也有强力表现。
3、钻机除了履带底盘、夹持卸扣器和转盘外，我们还为用户提供了旋喷模块等选配件，用户在订购钻机时进行选配叠加，使我们的钻机更加适合您的工程。
主要参数行走参数回转参数输入功率
|
钻孔直径 |
ф150-ф250(mm) |
|
钻孔深度 |
130-170（m） |
|
终孔直径 |
75mm |
|
钻杆直径/套管直径 |
Ф73、ф89、ф102、ф114(mm) |
|
钻孔倾角 |
0-90(° ) |
|
回转器输出转速 |
10/20/30/35/40/60/65/70/85/130/170(r/min) |
|
回转器输出扭矩 |
7500(N.m) |
|
回转器行程 |
3400(mm) |
|
回转器提升力 |
70(kN) |
|
回转器提升速度 |
0-5可调/7/23/30(m/min) |
|
回转器加压力 |
36(kN) |
|
回转器加压速度0-10可调 |
0-10可调/14/46/59(m/min) |
|
|
|
|
行走方式 |
履带行走 |
|
爬坡角度 |
25(° ) |
|
履带接地比压 |
36(kpa) |
|
行走速度 |
20(km/h) |
|
|
|
|
回转方式 |
整机手动旋转(自动旋转选配) |
|
回转结构 |
回转轴承 |
|
定位方式 |
定位销 |
|
|
|
|
输入功率(电动机) |
55+18.5(KW) |
|
运输状态(度x宽x高） |
5400x2100x2000(mm) |
|
重量 |
6000(kg) |
