分级机主要由高堰式单螺旋和双螺旋、沉没式单螺旋和双螺旋四种分级机。

螺旋分级机适用范围

分级机广泛适用于选矿厂中与球磨机配成闭路循环分流矿沙，或用在重力选矿厂中来分级矿砂和细泥，

及金属选矿流程中对矿浆进行粒度分级，及洗矿作业中的脱泥、脱水等作业。该机具有结构简单、工作可

靠、操作方便等特点。分级机是借助于固体粒大小不同，比重不同，因而在液体中的沉降速度不同的原理，

细矿粒浮游在水中成溢流出，粗矿粒沉于槽底。由螺旋推向上部排出，来进行机械分级的一种分级设备，能

把磨机内磨出的料粉分级，然后把粗料利用螺旋片旋入磨机进料口，把分级出的细料从溢流面排出。该机底

座采用槽钢，机体采用钢板焊接而成。螺旋轴的下部支座采用轴瓦式结构，耐磨耐用，提升装置分电动和

手动两种。

螺旋分级机工作原理

螺旋分级机是借助于固体粒大小不同，比重不同，因而在液体中的沉降速度不同的原理，细矿粒浮游在

水中被溢流出，粗矿粒沉于槽底。由螺旋推向上部排出，来进行机械分级的一种分级设备，能把磨机内磨出

的料粉分级，然后把粗料利用螺旋片旋片旋入磨机进料口，把分级出的细料从溢流面排出。

螺旋分级机的结构:

主要由传动装置、螺旋体、槽体、升降机构、下部支座（轴瓦）和排矿阀组成。

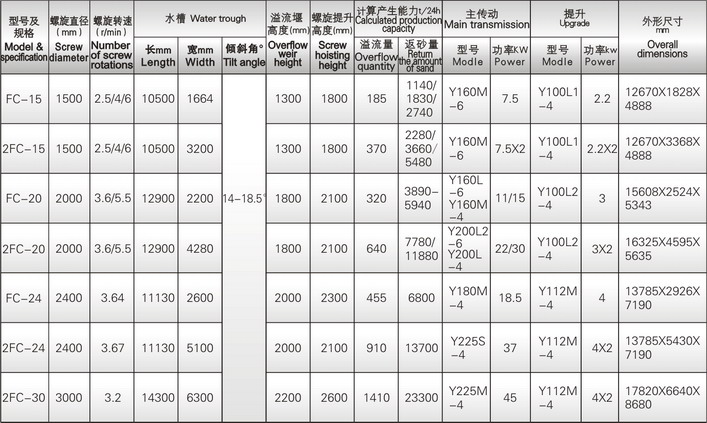

FC型沉没式螺旋分级机系列性能参数表

注：以上参数表仅供参考，实际生产能力均以物料类型和生产条件而定。

PG型高堰式螺旋分级机系列性能参数表

注：以上参数表仅供参考，实际生产能力均以物料类型和生产条件而定。
