气泡水位计

所在地区:江苏省徐州市
供货地区:徐州市
产品规格(技术参数):15*25
价格要求:5000
发布时间:2023-12-14
有效日期:2025-07-14

江苏艺之匠建设工程有限公司

联系人:刘乐
电话:0516-83788888
手机:19952188266
邮件:3479005177@qq.com
地址:徐州经济技术开发区
产品详细说明

ZX.WYQ-80型气泡水位计适用于需要连续精确测量水位的环境,因不需要建水位井,对水

文站水位、水库水位、水力发电调压井水位、大坝测压管以及上下游水位的监测,气泡式水位

计是最理想的水位监测仪器之一。它具有安装维护方便、操作灵活、运行稳定可靠、精度高等

特点。

ZX.WYQ-80型水位计采用CHR1000数字式硅电容充油芯体作为压力检测单元。CHR1000数字

式硅电容充油芯体是利用当前世界领先工艺3D-MEMS技术生产的数字式硅电容传感器作为感应

器件而发明的数字式充油芯体。由于数字式硅电容的高集成化和3D-MEMS技术特点,在对测点

压力测量的同时对测点温度也进行测量,压力测量具有很高的精度一般为0.05%,相对较其他

传感器还具有低功耗、抗腐蚀、抗辐射、抗干扰、可长期加压等优点。

1.1. 基本工作原理

气泡式水位计内部的气泵产生压缩空气,流经专用气流线,按设定好的间隔进入气室,在

气室里,气泡均匀地冒出来进入水中。

气泡室孔上水的液位(h)与测量管内流体静压(P)建立关系如下:

P=ρgh 那么,假设液体的密度保持不变,则测量液位和测量管内的空气压力之间就存在

一定的线性关系。通过测量测管内的空气压力,就可以换算出当前的水位了。这就是气泡式水

位计测量液位的基本原理。

ZX.WYQ-80型

1.2. 产品特点

? 超低功耗静态电流≤15mA

? 宽电压设计:8VDC~18VDC,正常12VDC,具有反接保护、过压过流保护和雷击浪涌吸

收能力;

? 宽量程 0~10m,0~20m,0~40m,0~80m可选

? 多通讯方式数字:485(MODBUS),模拟:4~20mA

? 多工作模式: 定时采集,定量采集

? 支持实时采集按键,短按实时采集,长按校准传感器

? 支持按键配置传感器参数,可现场配置波特率、地址、采集参数等信息。

? 支持大屏液晶显示设备水位信息、状态、配置参数等。

? 内嵌时钟模块

? 工作状态指示

? 64Mb固态存储循环记录15万条数据

? 多参数可设置水密度,测量间隔,触发间隔,设备时间,通讯地址(数字)

? 安装及使用简单。

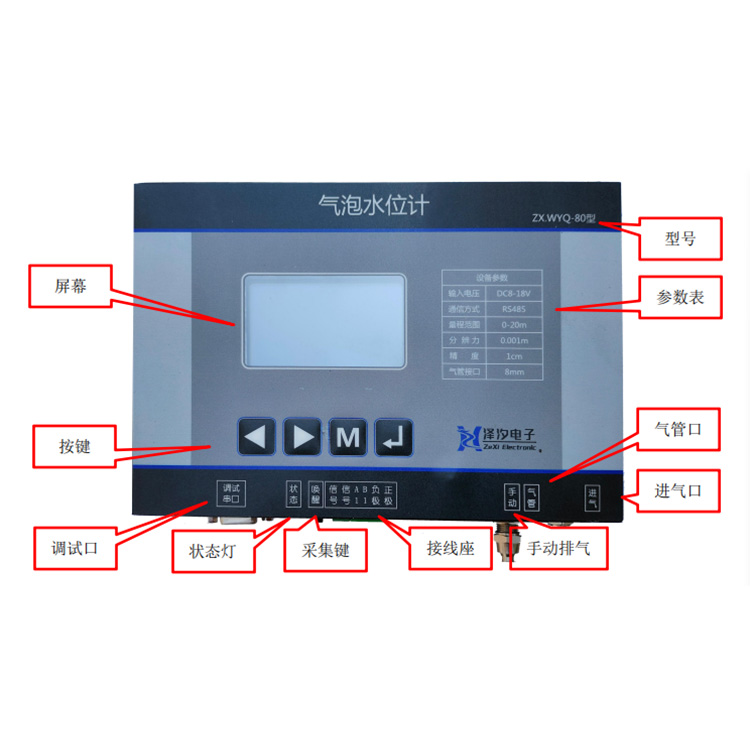

1.3. 接口定义

按键

屏幕

调试口 状态灯 采集键 接线座 手动排气

进气口

气管口

参数表

1.4. 按键配置

1.4.1 进入配置模式

设备在工作时,有效键只有“ ”,“ ”键,可以切换显示界面,同时按“ ”及“ ”进入配

置模式。

1.4.2 参数配置

配置模式下,“ M ” 键用来切换不同的类型配置参数,“ ”键用来修改选中该配置位的参数

“ ”用来切换配置位。“ ”键是配置完成的确认键,如果不按该键,参数不会写入设备之

中。

确认完之后同时按住“ ”和“menu”键可以退出配置模式。

1.4.3 重启设备

同时按住“ M ” 键和“ ”可以强制重启控制器。

二、技术参数

项目 参数

供电电压: 12VDC

量程 0~10m,0~20m,0~40m,0~80m(量程可选)

测量间隔 5min - 24 h

分辨率: 1mm/0.1mBar

测量精度: ±0.05%(0~10m量程)

操作温度: -20℃~+60℃

相对湿度: 10%~95%RH

存储温度: -35℃~+85℃

应用场所:

地下水、江河、湖泊、潮汐、水库等水位监测;

汛期城市洪水或内涝监测,如低洼地、排水口监测等;

辅助水处理作业,如城市供水、排污监测等。
