 博耐斯Y43H铸钢减压阀本系列减压阀属于铸钢减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。微信:sy1668
   博耐斯
先导活塞式蒸汽减压阀广泛适用于蒸汽介质的管路上,是目前国内用的一个蒸汽减压阀系列,先导活塞式蒸汽减压阀是通过启闭件的节流,造成压力损失,迫使进口压力到出口处降低至某一需要的出口压力,当进口压力与流量有变化时,靠介质本身压力可自动保持出口压力在一定范围内,由于本阀采用卸荷机构,减小了进口压力变化对出口压力的影响,同时加大了出口压力作用面积,即加大了感应元件的作用面积,从而减小了出口压力偏差,提高了减压阀的稳压度。但进口压力和出口压力之差须≥0.2MPa/cm2,。阀前须安装过滤器配套使用。

性能范围

公称压力(MPa) 1.6 2.5 4.0 6.4 10.0 16.0
壳化试验压力(Mpa) 2.4 3.75 6.0 9.6 15.0 24
密封试验压力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
进口压力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
出口压力范围(Mpa) 1.0-1.0 0.1-1.6 0.1-2.5 0.5-3.5 0.5-35 0.5-45
压力特性偏差(Mpa)△P2P GB12246-1989
流量特性偏差(Mpa)△P2G GB12246-1989
压差(Mpa) 0.15 0.15 0.2 0.4 0.8 1.0
渗漏量 GB12245-1989
标准 其他非标定制

减压阀流量系数(Cv)

DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500
Cv 1 2.5 4 6.5 9 16 25 36 64 100 140 250 400 570 780 1020 1500

主要零件材料

零件名称 零件材料
阀体阀盖底盖 WCB
阀座阀盘 2Cr13
缸套 2Cr13/铜合金
活塞 合金铸铁
导阀座导阀杆 2Cr13
主阀弹簧 1Cr18Ni9Ti
导阀主弹簧 50CrVA
调节弹簧 60Si12Mn

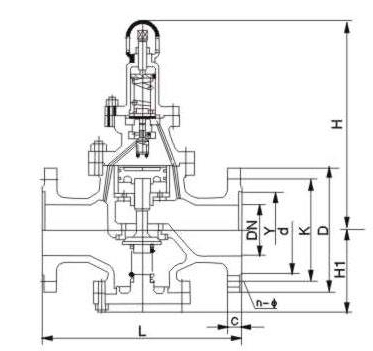

外形结构图



外形尺寸(PN1.6-4.0)单位:mm

公称通径
DN
外形尺寸
L H H1
1.6/2.5MPa 4.0MPa
15 160 180 295 90
20 160 180 330 98
25 180 200 330 110
32 200 220 330 110
40 220 240 345 125
50 250 270 345 125
65 280 300 350 130
80 310 330 385 160
100 350 380 385 170
125 400 450 400 200
150 450 500 415 210
200 500 550 475 240
250 650 525 290
300 800 580 335
350 850 620 375
400 900 660 405
450 900 730 455
500 950 750 465

外形尺寸(PN6.4-16.0) 单位:mm

公称通径
DN
外形尺寸
L H H1
6.4MPa 10.0/16.0MPa
15 180 180 305 105
20 180 200 340 105
25 200 220 340 120
32 220 230 340 120
40 240 240 355 135
50 270 300 355 135
65 300 340 360 140
80 330 360 395 170
100 380 400 185
125 450 415 215
150 500 430 225
200 550 495 260
250 650 545 310
300 800 600 355
350 850 640 395
400 900 690 435
500 950   780 495

安装说明

①为了操作和维护方便,该铸钢减压阀一般直立安装在水平管道上,横向安装须向博耐斯销售工程师说明。
②安装时应注意使管路中介质的流向与铸钢减压阀休上所示箭头的方向一致。
③为了防止蒸汽后压力超压,应在离阀出口不少于4M处安装一个安全阀。
