产品详细说明

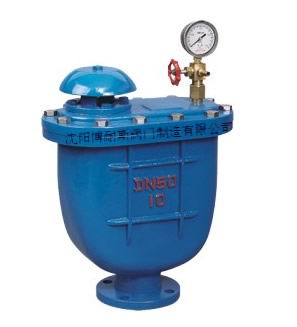

博耐斯CARX复合式排气阀用于管路上的顶点或有闭气的地方，排除管内的气体来疏通管道，达到正常工作，如不装排气阀，管内流动的液体产生动热引起气体，形成短路，使管道出水容量达不到要求，其次，管道运转时出现停电、停泵管道会出现负压力，而会引起管道振动或破裂，排（吸）气阀就迅速把空气吸入管内，防止管道振动或破裂。本阀装设于泵埔出口处或送配水管线中，用以大量排除管道中的集结之空气，以增进水管及抽水机使用效率，且与管内一旦出现负压时，此阀能迅速吸入空气，以保管线因负压所产生损坏。微信：sy1668

工作原理

当管内开始注水时，塞头停留在开启位置，进行大量排气，当空气排完时，阀内积水浮球被浮起，传动塞头至关闭位置，停止大量排气；当管内水正常输送时，如有少量空气聚集在阀内到相当程度，阀内水位下降，浮球随之下降，此时空气则由小孔排出。当抽水机停止，管内水流空时，或遇管内产生负压时，此时塞头开启，吸入空气确保管线正常使用。

主要零部件

序号	名称	材质
1	阀体	HT200
2	阀盖	HT200
3	浮球	SUS 304
4	杠杆架	铸铜ZH59
5	杆	铸铜ZH59
6	塞头	丁睛橡胶NBR

每小时排气量表

规格DN	25	50	80	100	150	200	250	300	350	400
立方米/小时	2-88	85-352	22-904	34-1413	76-3179	135-8831	212-8831	305-12717	415-17309	542-22608

外形结构图

主要外形尺寸

公称通径DN(mm)	尺寸(mm)
公称通径DN(mm)	L	L1	H	Z	d
15	280	176	330	--	--
20	280	176	330	--	--
25	280	176	330	--	--
32	280	176	330	--	--
50	300	190	445	4	18
65	360	200	475	4	18
80	365	210	500	8	18
100	390	245	560	8	18
150	460	275	605	8	22
200	537	330	686	8	22

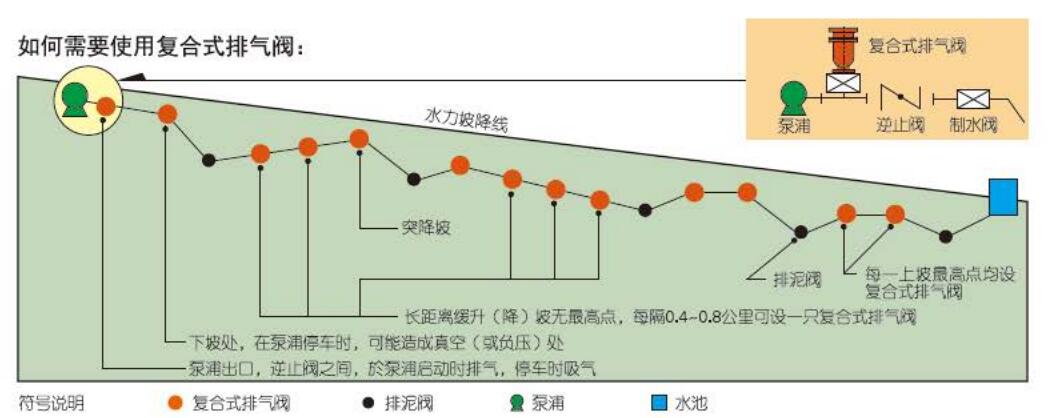

安装位置的选择

CARX复合式排气阀的安装位置直接影响着排气效果和管道的运行状态。设计人员在设计时，往往局限于局部顶点，排气阀安装位置有多种，只有对整个管道综合考虑，才能有好的排气作用。常见的安装地点有以下几个位置：局部顶点、下降坡度变大点、上升坡度变小点、长距离无折点上升或下降管段。

安装总图

安装说明

1、于安装前，请先检查并清除主体内的杂物。
2、在阀前装一只闸阀，以便下次的安装维修。阀如果安装于荫井内，应有足够空间以便技术人员调整及维护工作。
4、若复合式排气阀安装于室外，请注意阀门的保温，以防阀门内水结冰或冻裂阀门。
5、若排气阀所在管线送断水频繁，建议在排气阀前加装一个缓冲阀。
复合式排气阀，水管路排气阻水阀门，快速排气阀，博耐斯排气阀批发024-62657366
微信：sy1668
