用途及特点

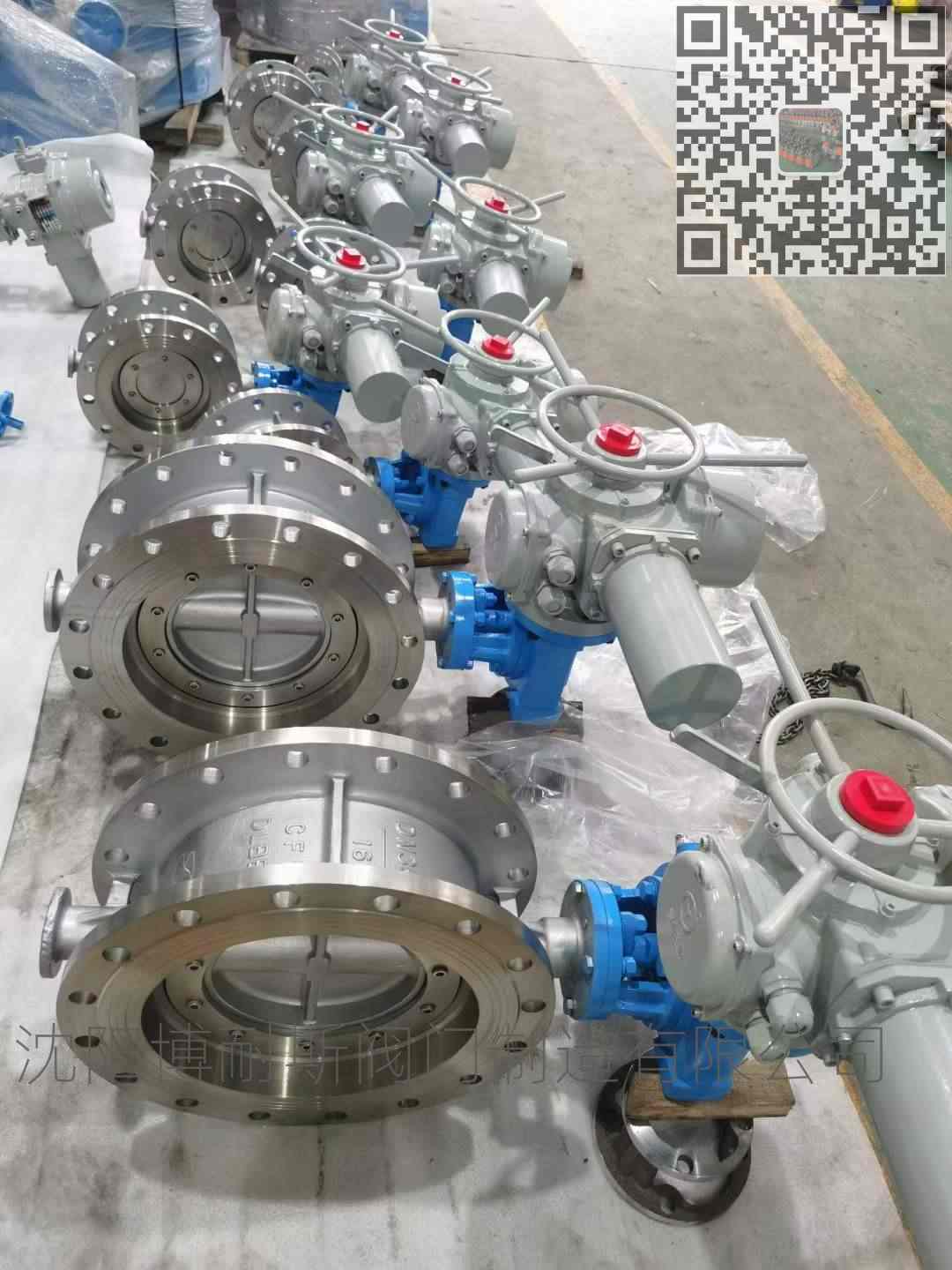

博耐斯D941W电动通风蝶阀采用与阀体相同材料加工成密封圈，采用电或气动传动。其适用温度随阀体选材而定，公称压力≤0.6MPa,一般适用于工业、冶金、环保等管道作通风调节介质流量之用。
其主要特点为：
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。
采用标准
设计标准：GB/T12238-1989 JB/T8692-1998
法兰连接尺寸：GB/T9115.1-2000
结构长度 h：GB/T12221-1989
压力试验：GB/T13927-1992;JB/T9092-1999
024-62657366
主要技术参数
|
公称通径 |
DN（mm） |
50～2000 |
||
|
公称压力 |
PN（MPa） |
0.05 |
0.25 |
0.6 |
|
试验压力 |
强度试验 |
0.075 |
0.375 |
0.9 |
|
密封试验 |
≤1.5%泄漏量 |
|||
|
适用介质 |
煤气、含尘气体、烟道气等。 |
|||
|
适用温度 |
气传动、电传动。 |
|||
主要零件的材质
|
零件名称 |
材料 |
|
阀体 |
铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料 |
|
蝶板 |
铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料 |
|
密封圈 |
与阀体相同 |
|
阀杆 |
碳钢、2Cr13、不锈钢、铬镍钼钛钢 |
|
填料 |
氟塑料、柔性石墨 |
外形尺寸
|
公称通径 |
结构长度 （标准值） |
外形尺寸 （参考值） |
连接尺寸 （标准值） |
重量（kg） |
|||||||||
|
0.05MPa和0.25MPa |
0.6MPa |
||||||||||||
|
毫米 |
英寸 |
L |
H |
H0 |
A |
B |
D |
D1 |
n-d |
D |
D1 |
n-d |
|
|
50 |
2 |
108 |
70 |
337 |
180 |
65 |
140 |
110 |
4-14 |
140 |
110 |
4-14 |
16 |
|
65 |
21/2 |
112 |
80 |
357 |
180 |
65 |
160 |
130 |
4-14 |
160 |
130 |
4-14 |
17 |
|
80 |
3 |
114 |
95 |
385 |
180 |
65 |
190 |
150 |
4-18 |
190 |
150 |
4-18 |
19 |
|
100 |
4 |
127 |
105 |
405 |
180 |
65 |
210 |
170 |
4-18 |
210 |
170 |
4-18 |
22 |
|
125 |
5 |
140 |
120 |
483 |
245 |
72 |
240 |
200 |
8-18 |
240 |
200 |
8-18 |
27 |
|
150 |
6 |
140 |
132 |
508 |
245 |
72 |
265 |
225 |
8-18 |
265 |
225 |
8-18 |
31 |
|
200 |
8 |
152 |
160 |
566 |
245 |
72 |
320 |
280 |
8-18 |
320 |
280 |
8-18 |
47 |
|
250 |
10 |
165 |
187 |
623 |
245 |
72 |
375 |
335 |
12-18 |
375 |
335 |
12-18 |
68 |
|
300 |
12 |
178 |
220 |
750 |
355 |
93 |
440 |
395 |
12-22 |
440 |
395 |
12-22 |
79 |
|
350 |
14 |
190 |
245 |
803 |
355 |
93 |
490 |
445 |
12-22 |
490 |
445 |
12-22 |
130 |
|
400 |
16 |
216 |
270 |
852 |
355 |
93 |
540 |
495 |
16-22 |
540 |
495 |
16-22 |
141 |
|
450 |
18 |
222 |
297 |
907 |
355 |
93 |
595 |
550 |
16-22 |
595 |
550 |
16-22 |
190 |
|
500 |
20 |
229 |
322 |
960 |
355 |
93 |
645 |
600 |
20-22 |
645 |
600 |
20-22 |
225 |
|
600 |
24 |
267 |
377 |
1080 |
550 |
350 |
755 |
705 |
20-26 |
755 |
705 |
20-26 |
245 |
|
700 |
28 |
292 |
430 |
1185 |
550 |
350 |
860 |
810 |
24-26 |
860 |
810 |
24-26 |
320 |
|
800 |
32 |
318 |
487 |
1300 |
550 |
350 |
975 |
920 |
24-30 |
975 |
920 |
24-30 |
405 |
|
900 |
36 |
330 |
537 |
1400 |
550 |
350 |
1075 |
1020 |
24-30 |
1075 |
1020 |
24-30 |
500 |
|
1000 |
40 |
410 |
587 |
1500 |
550 |
350 |
1175 |
1120 |
28-30 |
1175 |
1120 |
28-30 |
700 |
|
1200 |
48 |
470 |
702 |
1825 |
600 |
350 |
1375 |
1320 |
32-30 |
1405 |
1340 |
32-33 |
750 |
